Dunkelraumprüfung

Die Dunkelraumprüfung erfolgt einmal jährlich bzw. nach Änderung der Raumbeleuchtung/Tageslichtvorsatz mit einem beliebigen Röntgengerät (Tubus, OPG oder FRS).

Konstanzaufnahme anfertigen: Beispiel für Tubusgerät

Schritt 1

Einstellwerte exakt wie im Abnahmeprüfbericht einstellen









Schritt 2

Strahlenfeldbegrenzer aus dem Tubus nehmen









Schritt 3

Film bis zum Anschlag in den Prüfkörper schieben









Schritt 4

Prüfkörper und Tubus sorgfältig aufeinandersetzen

Markierung beachten!







Schritt 5

Auslöser drücken



Konstanzaufnahme im Dunkelraum/Tageslichtvorsatz auspacken

Schritt 1

Den Film zur Hälfte mit einem Karton abdecken

Schritt 2

Den halb abgedeckten Film etwa eine Minute lang der Dunkelraumbeleuchtung aussetzen

Schritt 3

Anschließend den Film wie üblich entwickeln



Konstanzaufnahme auswerten

Kein Schwärzungsunterschied zwischen dem abgedeckten und dem nicht abgedeckten Teil des Filmes bedeutet, dass alles in Ordnung ist.
Im entsprechenden Formblatt unter Ergebnis Dunkelraumprüfung folgendes eintragen: „ja“ (Ordnungsgemäßer Zustand)

Ist ein Schwärzungsunterschied zwischen dem abgedeckten und dem nicht abgedeckten Teil des Filmes vorhanden, handelt es sich um einen Mangel. Folgendes ist zu tun:

  • Fehler suchen und beheben
  • Prüfung erneut durchführen

Bei Dunkelraumbeleuchtung:

  • Abdunkelung des Raumes ist fehlerhaft
  • Dunkelraumbeleuchtung ist fehlerhaft
  • Defekte Türdichtung
  • Schlüsselloch nicht abgedeckt
  • Beleuchteter Entwicklerschalter „An/Aus“ muss abgeklebt werden
  • Zu starkes Leuchtmittel wird eingesetzt

Bei Tageslichtvorsatz:

  • Manschetten sind defekt und damit lichtdurchlässig
  • Manschetten sind abgerissen und verdecken den Kasten nicht vollständig
  • Tageslichtvorsatz sitzt nicht richtig auf dem Entwicklungsgerät

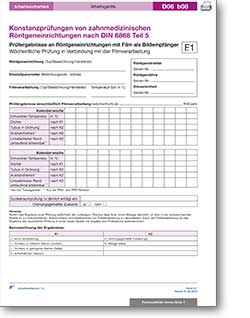

Dokumentation: Formblatt F1


Formblatt F1, zum Herunterladen auf das Bild klicken.

Im entsprechenden Formblatt vollständige Dokumentation prüfen:

  • Datum der jährlichen Prüfung angegeben?
  • Ordnungsgemäßer Zustand „ja“ oder „nein“ angekreuzt?
